波长色散X荧光光谱仪故障如何处理?专业人士都这样做

返回列表 来源: 仪德 发布日期: 2020.10.10
广州仪德精密科学仪器股份有限公司专业代理日本理学ZSXPrimusⅡ型波长色散X荧光光谱仪,今天分享ZSX PrimusⅡ波长色散X荧光光谱仪在使用过程中频繁出现X射线发生器发生异常状态故障现象及故障处理,其错误级别:失败,出错部位:X射线发生器,错误内容:X射线发生器异常状态,错误代码:23。

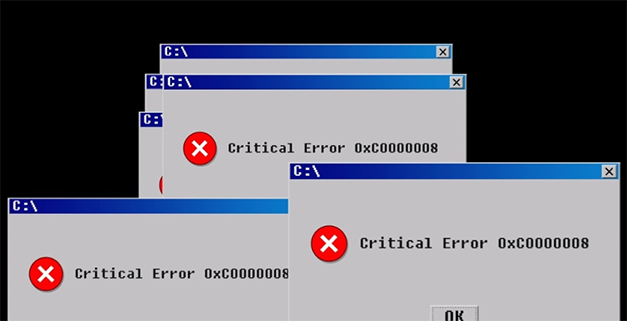

错误页面

(网络图片)


故障处理

1、首先排除光管散热差造成的故障。清洁二次水(内循环水)过滤器滤芯,恢复后,流量有所改善(3.75L/min-3.80L/min),但是故障依然。

2、补足二次水(内循环水)水箱,并调节其水压由0.32MPa-0.35MPa,其流量也由3.80L/min-3.95L/min,故障依然。

3、怀疑X射线发生器(以下简称:XG)故障。仔细观察,当正常时,XG的Intlk OK灯绿灯亮,Ready绿灯亮,CPURUN绿灯闪烁,X-ray红灯亮,XG的其他灯不亮;当出故障时,Feedback Err指示灯红亮,并报警,时有时无。按照XG测试要求,拔出阳极高压电缆和断开光管灯丝接头,在XG发生器的MHPS CPU1 PCB板的SW1的第8个开关置on位,并把MHPS CONTROL PCB板上TP35与TP27短接,测试其反馈输出是否正常,用万用表监测XG上的kVMF(+)(注:MF——测量反馈电压 )与ACOM(-),当输出20kV时,kVMF与ACOM间值为2V,当输出30kV时,其值为3V,当输出40kV时,其值为4V,下表结果表 明XG正常;测试XG是否正常,设置功率为40kV 10mA,工作6小时,XG正常测试结果说明XG没有问题。

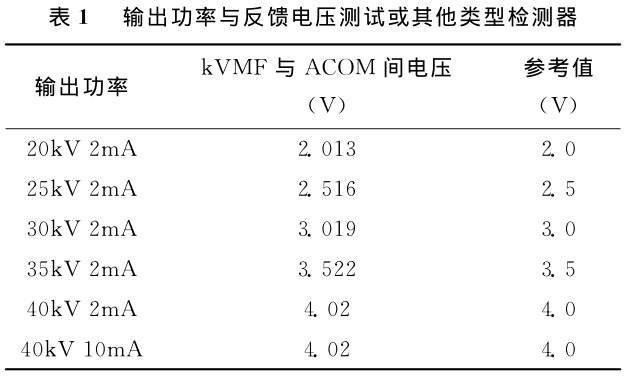

输出功率与反馈电压测试或其他类型检测器


4、怀疑光管漏电,绝缘性能不良。清洁光管和阳极高压电缆头,重新均匀地涂上专用绝缘膏(KS-64 Shin-Etsu Silicone oil Compound),防潮,绝缘用,恢复,测试,仪器在功率为20kV2mA下连续工作20小时,未出现故障,再测试,仪器在功率50kV 50mA模式下连续工作48小时,未出现该故障,仪器修复,至今未曾出现过该故障。

原因分析

综上所述,该故障是由阳极电缆头上的KS-64绝缘膏吸潮后,使绝缘性能变差后造成仪器XG保护动作。
