简化生产：使用SPECTROLAB M光谱仪直接分析HT250灰口铸铁

本文介绍了采用德国斯派克SPECTROLAB M 光电发射光谱仪直接分析HT250灰口铸铁中Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As等化学元素的方法，结果的精密度和准确度满足生产要求。

由于质量控制上的要求，需要对牌号为HT250灰口铸铁的气缸体、气缸盖等关键部件的化学成分Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As实行全分析，为提高工作效率，我室组织试验采用德国斯派克公司SPECTROLAB M 光电发射光谱仪直接分析HT250灰口铸铁，代替此前使用的ICP-AES分析。经过试验和改进分析结果的重复性、精密度和准确度均令人满意。

一、仪器工作条件

1、光谱仪：德国SPECTROLAB M 光电发射光谱仪，光栅焦距750mm

2、氩气：纯度不小于99.996%，压力0.5±0.05Mpa

3、光谱分析室环境：温度( 23±2)℃，湿度≤60%

4、电极：钨棒电极

5、电极间距：3.0mm



二、实验方法

1、取测试机械性能浇铸的试棒残件，用车床车取中直径30mm、长20-30mm的圆柱型样件，经40目的砂布磨制平整，样件应无砂眼、气孔等明显缺陷。

2、灰铸铁控制样品KYHT250-1的制备：用检验过的样品作均匀性检验，从中选择均匀性良好的样品加工成中直径30x50mm圆柱型，再作均匀性试验，符合要求后精确测定各元素含量，用于控制牌号为HT250的样品中Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As等化学元素的检验。

3、仪器预热稳定后载入分析方法程序YC-HT250，对程序执行标准化，标准化样品用RE12，RN19，SUS5；选择类型标样执行类型标准化，类型标准样品使用YSB S11071-98(4-1)；选择灰铸铁控样YCKYHT250-1进行分析，计算元素修正值。

4、样品分析：激发三次取其平均值，用元素修正值对样品平均值进行修正。

三、分析结果精密度

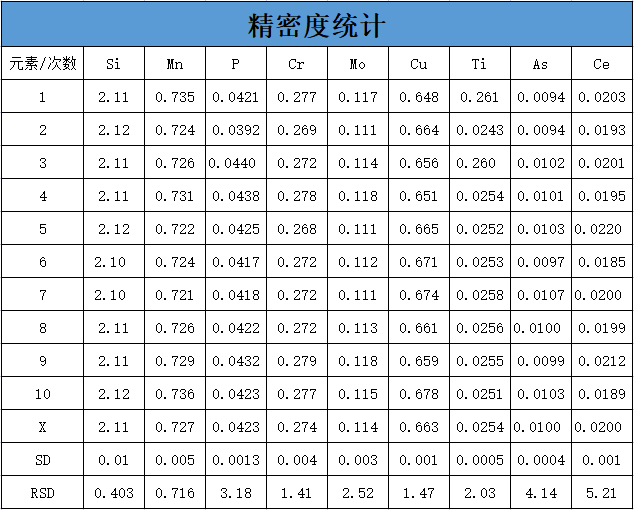

按照分析方法连续测定生产样品HT250-1十次，实验数据和数理统计如表1。

四、分析结果准确度

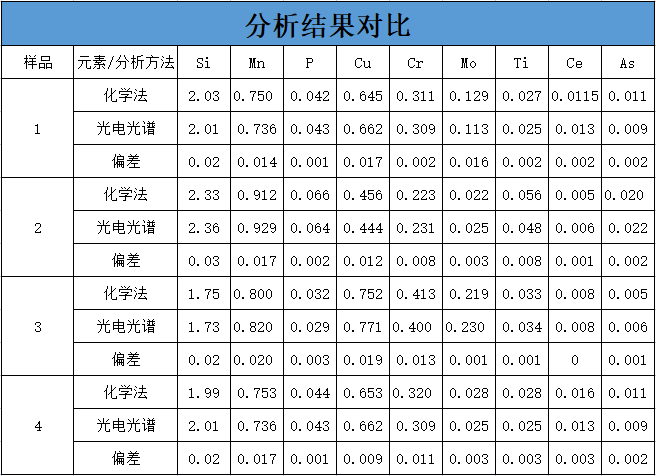

按照分析方法测定生产样品，进行准确度实验。每个样品连续分析3次，求平均值。光电发射发射分析与化学分析、ICP-AES分析结果比对见表2。

五、结果与讨论

由于铸铁标样为白口化样品，待分析的生产样品是灰口铸铁，直接分析的结果误差很大，因此制备了与分析样品冶炼过程和化学成分相似的灰铸铁控样KYHT250-1，对分析结果进行校正，取得满意的效果。经过一段时间的比对，本法完全能满足生产要求，极大的提高工作效率。
