020-87026501
仪德-透过新闻视角带您认识不一样的仪德

热门关键词: 斯派克光谱仪 光谱仪 手持式光谱仪 手持光谱仪 直读光谱仪 运动粘度计 便携式光谱仪

LAB-S火花直读金属光谱分析仪检测紫铜中Cu+Ag含量

返回列表 来源: 仪德 发布日期: 2021.12.22
紫铜是较为纯净的一种铜,可认为近似纯铜,它导电性和塑性都较好,但是强度和硬度较差。紫铜的用途要比纯铁的广泛,被电解提纯为纯铜,用于电气工业。还有用于电机短路环,电磁加热感应器的制作,和大功率电子元件上面,接线排接线端子,门、窗、扶手等家具及装饰上。如何分析紫铜中杂质元素(除氧外),紫铜主要成分Cu和Ag长期以来用化学电解法检测,但是该方法花费时间长,操作烦琐,不适应生产需要,且消耗化学试剂量较多,对环境有害。为缩短检测周期,减少分析成本,更充分的利用大型仪器,本试验在光电直读光谱仪上,分析杂质元素。

光电直读光谱分析紫铜中Cu和Ag


1.仪器
SPECTRO LAB-S光电直读光谱仪

2.标准样品
QBG/LT9701 T0~T11;
高纯国际标样CP1~CP6

3.待分析元素测定范围的设置
本试验如表1设置18种元素及每种元素较宽的适当的测定范围。

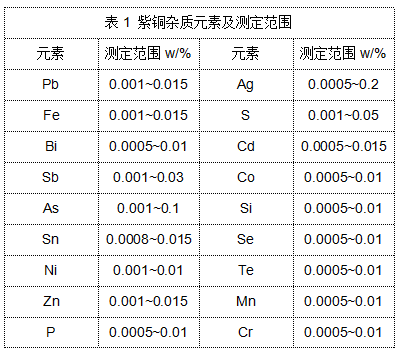

表1 紫铜杂质元素及测定范围


4.Cu+Ag含量计算公式
紫铜中Cu含量采用减量法得出。计算公式为:Cu(%)=100(%)-(CPb+CFe+......)
即Cu的含量为100% 减去所有能分析杂质元素含量总和后所得的余量。
铜含量加上银含量即为Cu+ Ag(或在计算时不减去CAg量)。

5.曲线绘制。利用校准强度与含量(相对含量)进行回归计算,得出校准工作曲线。

6.与铜电解分析法对比
对紫铜系列中T2、T2D、TU1、TU2、C10200、TP2A、C10500A牌号进行了大量试验,将光电直读法结果与化学电解法的检测结果进行比对。若两种检测方法所得结果的差值≤0.030%,即判为符合。由表中比率显示,除T2牌号之外,两种方法所得结果的符合率在79.3% ~ 100%。

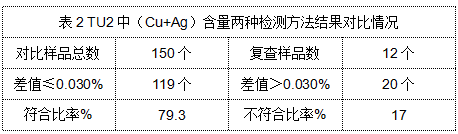

表2 TU2中(Cu+Ag)含量两种检测方法结果对比情况

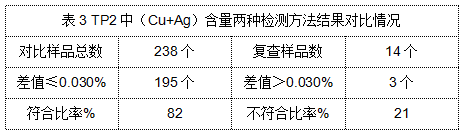

表3 TP2中(Cu+Ag)含量两种检测方法结果对比情况

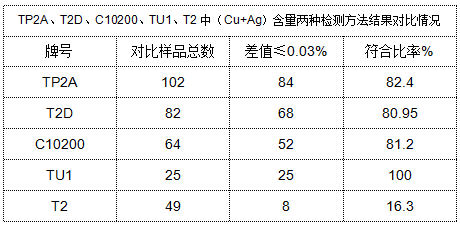

表4 TP2A、T2D、C10200、TU1、T2中(Cu+Ag)含量两种检测方法结果对比情况

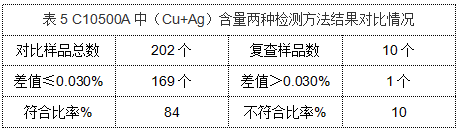

表5 C10500A中(Cu+Ag)含量两种检测方法结果对比情况


7.结果与讨论
由以上各表可以看出,最终对比结果:T2D、TU1、TU2、C10200、TP2A、C10500A中Cu+Ag 两种方法差值≤0.030%的样品数量在80%以上;差值> 0. 030%的样品采用国家标准方法复查,不符合比率在20%以下。也就是说,在比对样品总数中,只有4%的样品,两种方法差值>0.030%。因此两种方法一致性良好。由此,光电直读光谱法直接分析以上牌号中Cu+Ag含量是可行的。

8.结论
SPECIRO LAB-S型光电直读光谱仪是固定通道的。固定通道仪器检测稳定性好,操作简便,适合工厂使用。使用SPECTRO LAB-S型光电直读光谱仪减量法分析紫铜中Cu+Ag含量,和化学电解法进行数据的对比试验,共试验紫铜批次757批, 重新复查35批,两种方法得到的Cu+Ag含量结果一致性良好。

SPECIRO LAB-S型光电直读光谱仪

SPECIRO LAB-S型光电直读光谱仪

【智能化、自动化程度提升】
单一标样实现整个系统的标准化, 此项每天可节省30分钟工作时间。

【功能改进】
20秒内获得高准确度的结果(例如:低合金钢);
定期维护的工作量(火花台清洗)减少8倍;
元素在低合金钢中平均检测限改善2倍,元素在纯铝中的平均检测限改善5倍。

【应用领域拓展】
从技术指标和实际使用效果看,SPECTRO LAB-S适用于金属再加工生产商、汽车和航空航天制造商、以及成品和半成品、电子产品、半导体等制造商来说,她给出的解决方案同样出色。

【外形优化】
仪器的占地面积减少27%。

【相关推荐】

全国服务热线

020-87026500
020-87026501

广州仪德精密科学仪器股份有限公司 版权所有GUANGZHOU YIDE PRECISION SCIENTIFIC INSTRUMENTS CO., LTD.

公司地址:广州市黄埔区开创大道1936号萝岗奥园广场1016-1017室
备 案 号 :粤ICP备09106369号


联系方式contact US

  • 电话:020-87026500/01
  • 传真:020-87026502
  • 邮箱:info@yidekeyi.com
  • 扫一扫 微信二维码

粤公网安备 44010602008489号
