020-87026501
仪德-透过新闻视角带您认识不一样的仪德

热门关键词: 斯派克光谱仪 光谱仪 手持式光谱仪 手持光谱仪 直读光谱仪 运动粘度计 便携式光谱仪

SPCETROLAB直读光谱仪在钢铁工业中的应用

返回列表 来源: 仪德 发布日期: 2023.02.01

在钢铁工业中,生产工艺的改进和冶炼技术的提高,都离不开化学成分分析方法的改进和配合,要是想要提高产品质量,那就需要有先进的检测手段和科学的测试手段。SPCETRO LAB直读光谱仪应用于钢铁及有色金属等材料的元素含量分析,可快速、精确、稳定、可靠的检测几十种元素,满足企业、工厂、科研等多方面的要求,是生产优质金属产品的必备工具。

SPCETROLAB直读光谱仪在钢铁工业中的应用


实验部分


一、仪器和测试条件

1. 分析仪器:SPCETRO LAB直读光谱仪

2. 标准样品:GSBH 40068 -93低合金钢

3.氩气流量:250L/h

4.氩气纯度:99.99%

5.温度:20-25℃

6.湿度:40-60%


二、取样

  主要以治炼低合金钢和高铬铸铁为主。炉前分析要求速度快,刚取的试样必须急冷后进行分析。高铬铸铁含 C、Cr量高,材质脆,急冷时易产生裂纹甚至从试样中间断开,出现裂纹后,易将水灌进去,直接影响测试结果的准确度。冷却方法可以用风冷和水冷,考虑到操作的简易性和冷却时间的长短,我们采取水冷的方式。水冷可分流水冷却和静水冷却。通过多次冷却试验表明:样品直接在流水中冷却,极易产生裂纹,所以我们选取在静水中冷却的方法,并且在冷却试样时,不能一次性地完成冷却过程。也就是说:不能把试样放进水里一直到冷却后再拿出来,在冷却时要不断重复地、快速地将试样从静水中拿出来再放进去。这样,冷却的试样基本不产生裂纹。


三、样品测试

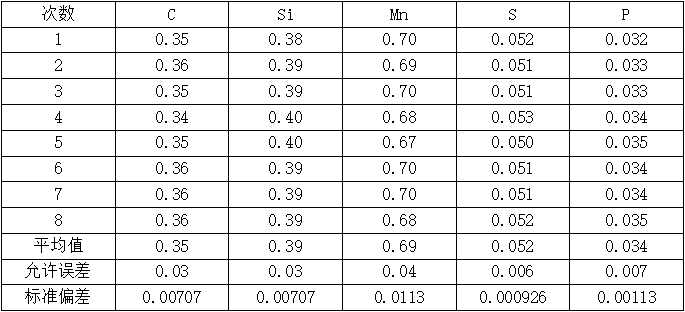

元素含量表


上表中测试试样为 GSBH 40068 -93 中低合金钢光谱用标准样品。其中 C、Si、Mn、S、P含量分别为0.345%、0.410%、0.674%、0.52%、0.034%。从上表中可以看出,光谱测定结果是稳定、可靠,能满足炉前分析的需要。



四、结论

1)直读光谱分析与化学分析相比,具有明显的优点:

自动化程序高,分析速度快,操作简便,减轻了劳动强度,提高了劳动生产力,节约了电力。

2)由样品测试列表中可以看出斯派克LAB直读光谱仪光谱分析的准确度高、分析结果准确可靠,符合国标4336-86的要求。

(3)所取试样质量直接影响分析结果的准确度,试样不得有砂眼、气孔、裂纹等。试样制备表面要纹路清晰,不得沾污。

(4)试样制作的工作曲线,线性很好,能满足工作中、低合金钢测试的要求。

5)再次开机前,最少要稳定 2 小时。氩气冲洗要时间长一些,将残留在火花台内的氧气全部驱赶出来。等仪器稳定后,多次激发废掉,直至平行测定结果稳定,激发斑点正常后才能进行试样测试。

直读光谱分析仪 LAB S

【相关推荐】

全国服务热线

020-87026500
020-87026501

广州仪德精密科学仪器股份有限公司 版权所有GUANGZHOU YIDE PRECISION SCIENTIFIC INSTRUMENTS CO., LTD.

公司地址:广州市黄埔区开创大道1936号萝岗奥园广场1016-1017室
备 案 号 :粤ICP备09106369号


联系方式contact US

  • 电话:020-87026500/01
  • 传真:020-87026502
  • 邮箱:info@yidekeyi.com
  • 扫一扫 微信二维码

粤公网安备 44010602008489号
