020-87026501
仪德-透过新闻视角带您认识不一样的仪德

热门关键词: 斯派克光谱仪 光谱仪 手持式光谱仪 手持光谱仪 直读光谱仪 运动粘度计 便携式光谱仪

LAB S直读光谱分析仪对高锰不锈钢中硫量的分析应用

返回列表 来源: 仪德 发布日期: 2021.12.01
铬锰系(美国为200系)奥氏体不锈钢简称200系列不锈钢,它是在铬镍系奥氏体不锈钢基础上,往钢中加入锰和(或)氮代替贵重金属镍元素而发展起来的,它的奥氏体元素,除锰之外还有氮,一般还有适量的镍(4%~6%)。而市面上大量流通,用以制作建筑构件、装饰件、车辆结构、护栏、家用电器构件和壳体、餐饮用具、医疗器具等不锈钢主要是奥氏体不锈钢。LAB S直读光谱仪分析程序适用于各类不锈钢样品的测定,本文通过LAB S直读光谱仪对钢种中硫元素进行测定。

1.实验部分

1.1样品
不锈钢光谱标准样品:GSB 06-3-1321高锰不锈钢光谱标准样品,GSBH 40115-1996CrNiMoCu不锈钢光谱标准样品,太钢不锈钢1Cr18Ni9Ti;200系列不锈钢内控样。

1.2仪器
直读光谱分析仪 LAB S(德国斯派克公司)
磨样机

1.3试验测定

直读光谱分析仪 LAB S


2.结果与讨论

2.1分析程序的测定
直读光谱分析仪 LAB S 调用分析程序对5个不锈钢标准样品及1个200系列不锈钢内控样进行测定。6个样品主要元素的标准值(或推荐值)和硫的测定结果分别见表1。

表1 6个标准样品中主要合金元素认定值及硫的测定值


从表1可以看出:分析程序测定常规不锈钢样品中硫的结果准确,而测定高锰不锈钢样品中硫的结果异常。

2.2样品分析
采用不锈钢光谱标准样品和高锰不锈钢生产样品,结合上述所建立硫的干扰校正模式,验证硫回归曲线所得硫含量的准确性。取试样在仪器工作条件下进行测定,将硫的标准化校正(后)强度等测定数据代入式计算干扰校正(后)强度,然后再代入式,得出样品硫的质量分数,结果见表2。

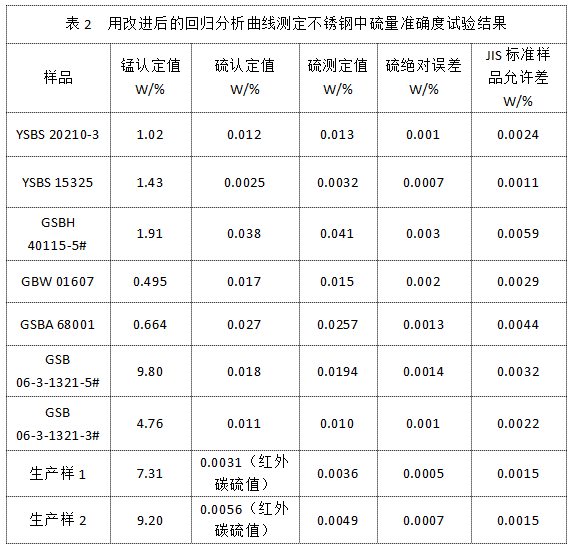

表2 用改进后的回归分析曲线测定不锈钢中硫量准确度试验结果


由试验结果可知:用新建立的硫分析曲线测定不同锰含量的系列不锈钢样品,测定结果与其标准由试验结果可知:用新建立的硫分析曲线测定不同锰含量的系列不锈钢样品,测定结果与其标准样类型校正的方法得到更好的测定结果。试验证明使用直读光谱分析仪 LAB S,得到的测定结果完全能够满足炼钢生产的要求,解决了不锈钢产品拓展在分析上的问题。

直读光谱分析仪 LAB S

直读光谱分析仪 LAB S完善引入CMOS探测器技术,20秒内获得高准确度的结果(例如:低合金钢),单一标样实现整个系统的标准化, 此项每天可节省30分钟工作时间。适用于金属再加工生产商、汽车和航空航天制造商、以及成品和半成品、电子产品、半导体等制造商。


【相关推荐】

全国服务热线

020-87026500
020-87026501

广州仪德精密科学仪器股份有限公司 版权所有GUANGZHOU YIDE PRECISION SCIENTIFIC INSTRUMENTS CO., LTD.

公司地址:广州市黄埔区开创大道1936号萝岗奥园广场1016-1017室
备 案 号 :粤ICP备09106369号


联系方式contact US

  • 电话:020-87026500/01
  • 传真:020-87026502
  • 邮箱:info@yidekeyi.com
  • 扫一扫 微信二维码

粤公网安备 44010602008489号
